產品中心 PRODUCTS CENTER 您現在所在的位置：精嘉閥門集團 - 國標閥門系列 > 高溫高壓電站截止閥
下一條：NKJ61H型真空隔離截止閥

上一條：氧氣截止閥

產品介紹

產品制造驗收技術標準

結構長度 GB/T1588.1
法蘭標準 GB、HG、JB
試驗標準 JB/T9092

主要特點及中途

1、閥門與管路連接采用焊接式結構。
2、密封面不易磨損、擦傷、密封性能好、壽命長。
3、結構緊湊、啟閉性好、高度小、維修方便。
4、適用于水、蒸汽、油品管路上，具有耐高溫、耐高壓的特點。

主要性能和使用規范

產品類型 公稱壓力PN（MPa） 試驗壓力（MPa） 工作溫度（℃） 適用介質
殼體強度 密封
J61
 H -100??J961 H -100
Y Y
10 15 11 ≤450 水、蒸汽、油品
J61
 H -200??J961 H -200
Y Y
20 30 22
J61
 H -250??J961 H -250
Y Y
25 38 28
J61
 H -320??J961 H -320
Y Y
32 48 36
J61Y-P54/100V??J961Y-P54/100V / 30 22 ≤540 蒸汽
J61Y-P54/140V??J961Y-P54/140V / 38 28
J61Y-P54/170V??J961Y-P54/170V / 48 36
J61Y-P55/100V??J961Y-P55/100V / 38 28 ≤555
J61Y-P55/140V??J961Y-P55/140V / 48 36
J61Y-P55/170V??J961Y-P55/170V / 53 39
J61Y-P57/100V??J961Y-P57/100V / 48 36 ≤570
J61Y-P57/140V??J961Y-P57/140V / 55 40
J61Y-P57/170V??J961Y-P57/170V / 60 44

主要零件材料

零件名稱 閥體 閥蓋 閥桿 閥瓣 密封面 填料 閥桿螺母 手輪 緊固件
J61H型
J961H型		 25
WCB		 25
40Cr		 鉻不銹鋼、鉻鉬鋁鋼氮化 鉻不銹鋼 鉻不銹鋼 柔性石墨 鋁青銅 可鍛鑄鐵 優質碳鋼、鉻鉬鋼
J61H型
J961H型		 25
WCB		 25
40Cr		 鉻不銹鋼、鉻鉬鋁鋼氮化 25 硬質合金 優質碳鋼、鉻鉬鋼
J61Y-P54型
J961Y-P54型		 ZG20CrMov
12Cr1Vo1V		 12Cr21Mo1V 20Cr1Mo1VA
25Cr1Mo1VA		 12Cr1Mo1V 硬質合金 鉻鉬鋼
J61Y-P55型
J961Y-P55型		 ZG15CrMov
12Cr1Vo1V		 12Cr21Mo1V 20Cr1Mo1VA
25Cr1Mo1VA		 12Cr1Mo1V 硬質合金 鉻鉬鋼
J61Y-P57型
J961Y-P57型		 ZG15CrMov
12Cr1Vo1V		 12Cr21Mo1V 20Cr1Mo1VA
25Cr1Mo1VA		 12Cr1Mo1V 硬質合金 鉻鉬鋼

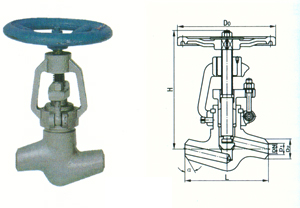

主要尺寸及重量

公稱通徑DN（mm） 主要外形尺寸及連接尺寸 重量
L D1 D2 D3 α H D0
J61
 H
-100、200、250、320??J61Y-P54/100V、140V/170V??J961
 H
-100、200、250、320、??J961Y-P54/100V、140V、170V
Y Y
??????J61Y-P55/100V、140V、170V??J61Y-P57/100V、140V、170V
10 120 12 25 / 40。 185 140 2.8
15 170 17 36 / 40。 247 200 7.5
20 170 22 42 / 40。 248 200 9
25 170 26 42 / 40。 248 240 9.5
32 170 31 44 / 40。 248.5 280 15
50 250 50 82 / 32。 450 320 60
50 350 50 82 / 32。 450 320 64
65 430 69 100 110 32。 669 400 74
80 470 84 108 130 32。 669 450 112.5
100 560 107 144 165 32。 755 500 178.5

注：DN50位兩種型號。
