產品中心 PRODUCTS CENTER 您現在所在的位置：精嘉閥門集團 - 美標止回閥系列 > 美標升降式鑄鋼止回閥
下一條：美標鑄鋼止回閥

上一條：美標高壓鑄鋼止回閥

產品介紹

適用標準

鑄鋼止回閥，ASME B 16.34
溫度和壓力，ASME B 16.34
結構長度，ASME B 16.10 ，JIS
端法蘭，ASME B 16.5，JIS
對焊端，ASME B 16.25
檢驗和試驗，API 598

設計說明

閥體直通式
栓接閥蓋
可更換閥座
水平安裝
法蘭或焊接端

標準材料規范

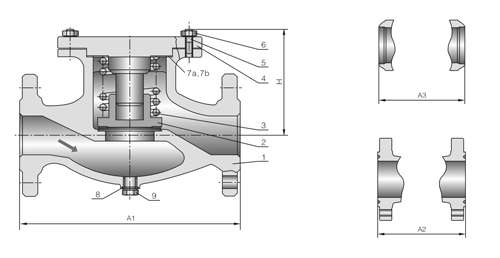

. Part Name ASTM Material
Carbon steel 1.25Cr-0.5Mo 2.25Cr-1Mo 304 Type 316 Type 304L Type 316L Type 20 Alloy
1 Body A216 WCB?
 A217 WC6 A217 WC9?
 A351 CF8
 A351 CF8M A351 CF3 A351 CF3M A351 CN7M
2 Disc WCB+13Cr *1 A217 WC6+HF A217 WC9+HF A351 CF8 A351 CF8M A351 CF3 A351 CF3M A351 CN7M
3 Spring Si-Mn steel Cr-V steel Cr-V steel A313 304 A313 316 Inconel 750 Inconel 750 Inconel 750
4 Bonnet A216 WCB A217 WC6 A217 WC9 A351 CF8 A351 CF8M A351 CF3 A351 CF3M A351 CN7M
5 Bonnet Nut A194 2H A194 7 A194 7 A194 8 A194 8M A194 8 A194 8M A194 8M
6 Bonnet Bolt A193 B7 A193 B7 A193 B16 A193 B8 A193 B8M A193 B8 A193 B8M A193 B8M
7A Bonnet Gasket 304+qraphite 304+graphite 304+graphite 304+graphite 316+graphite 304L+graphite 316L+graphite 316+graphite
7B Ring Gasket Soft steel A182 F304 A182 F304 A182 F304 A182 F316 A182 F304L A182 F316L 20-Alloy
8 Plug Gasket copper Soft steel Soft steel 304 SS 316 SS 304L SS 316L SS 20 Alloy
9 Treaded Plug A193 B7 A193 B7 A193 B16 304 SS 316 SS 304L SS 316L SS 20 Alloy
*1
　PN≥600 Class seal face will be HF
NA
　Integral with vessell

主要外觀尺寸和重量Class 150

Over all NPS inch 11/2″ 2″ 21/2″ 3″ 4″ 5″ 6″ 8″ 10″ 12″
DN mm 40 50 65 80 100 125 150 200 250 300
A1 inch 61/2″ 8 ″ 81/2″ 91/2″ 111/2″ 14″ 16″ 191/2″ 241/2″ 271/2″
A3 mm 165 203 216 241 292 356 406 495 622 699
A2 inch 7 ″ 81/2″ 9″ 10″ 12″ 141/2″ 161/2″ 20 ″ 25″ 28″
mm 178 216 229 254 305 368 419 508 635 711
H inch 43/4″ 47/8″ 6″ 61/4″ 63/4″ 75/8″ 85/8″ 107/8″ 123/4″ 143/8″
mm 121 124 152 159 172 194 219 276 324 365
Net weight RF ibs. 26 37 55 62 95 121 165 309 441 617
kg 12 17 25 28 43 55 75 140 200 280
BW ibs. 20 31 46 53 86 110 152 295 419 584
kg 9 14 21 24 39 50 69 134 190 265

主要外觀尺寸和重量?Class 300

Over all NPS inch 11/2″ 2″ 21/2″ 3″ 4″ 5″ 6″ 8″ 10″ 12″
DN mm 40 50 65 80 100 125 150 200 250 300
A1 inch 9″ 101/2″ 111/2″ 121/2″ 14″ 153/4″ 171/2″ 22″ 241/2″ 28″
A3 mm 228 267 292 318 396 400 444 559 622 711
A2 inch 91/2″ 111/8″ 121/8″ 131/8″ 145/8″ 163/4″ 181/8″ 225/8″ 251/8″ 285/8″
mm 241 283 308 333 371 416 460 575 638 727
H inch 43/4″ 47/8″ 6″ 61/4″ 63/4″ 75/8″ 85/8″ 107/8″ 123/4″ 143/8″
mm 121 124 152 159 172 194 219 276 324 365
Net weight RF ibs. 26 37 62 79 101 148 194 384 562 833
kg 12 17 28 36 46 67 88 174 255 378
BW ibs. 20 31 55 68 90 137 183 346 463 562
kg 9 14 25 31 41 62 83 157 210 255

主要外觀尺寸和重量?Class 600

NPS 2 21/2 3 4 5 6 8
DN 50 65 80 100 125 150 200
A1 292 330 356 432 508 559 660
A2 295 333 359 435 511 562 664
A3 292 330 356 432 508 559 660
d 51 64 76 102 125 152 200
H 152 167 178 215 240 279 328
Weight (kg) 32 45 68 98 155 230 300

主要外觀尺寸和重量?Class 900

NPS 2 21/2 3 4 5 6 8
DN 50 65 80 100 125 150 200
A1 368 419 381 457 559 610 737
A3 371 422 384 460 562 613 740
A2 368 419 381 457 559 610 737
d 50 64 74 100 125 150 200
H 180 200 235 270 300 350 400
Weight (kg) 50 65 88 140 210 300 390
